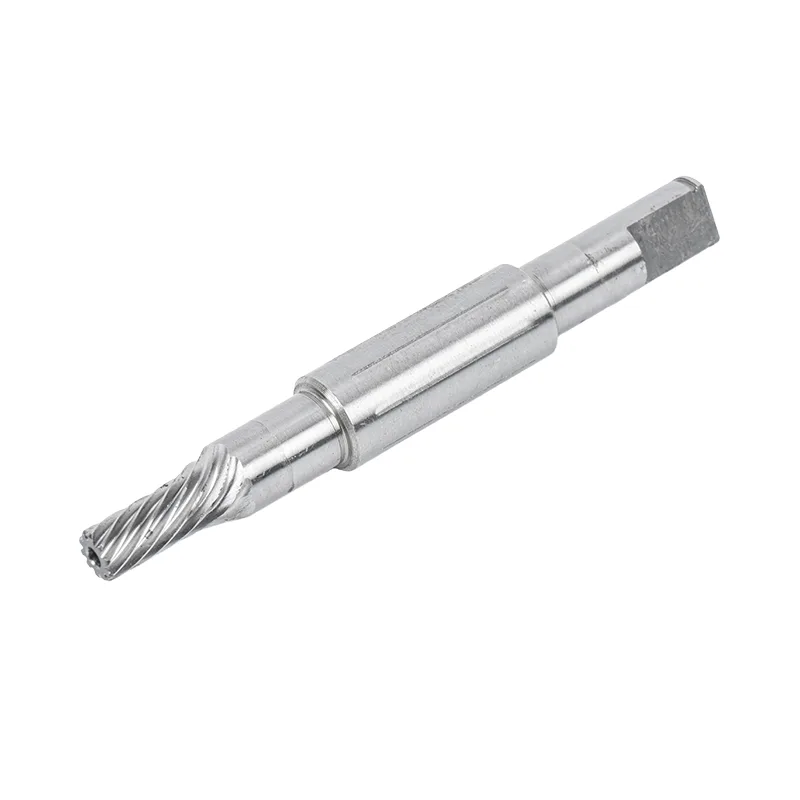

اختيار الحقعمود المحرك الهيدروليكيهو قرار هندسي حاسم يؤثر بشكل مباشر على أداء النظام الهيدروليكي الخاص بك ومتانته وموثوقيته. سواء كنت تحدد عمودًا لتطبيق هيدروليكي متنقل، أو وحدة طاقة صناعية، أو قطعة متخصصة من المعدات، فإن عملية الاختيار تتطلب تقييمًا شاملاً لمعلمات فنية متعددة. يستكشف هذا الدليل العوامل الخمسة الأساسية التي يجب على المهندسين ومتخصصي المشتريات تقييمها عند شراء عمود محرك هيدروليكي مخصص. بدءًا من تركيب المواد والمعالجة الحرارية وحتى الدقة الهندسية والتشطيب السطحي، يلعب كل عامل دورًا حيويًا في ضمان تلبية العمود للمتطلبات التشغيلية المطلوبة لتطبيقك. من خلال فهم هذه الاعتبارات المهمة، يمكنك اتخاذ قرار مستنير يعمل على تحسين أداء النظام وإطالة عمر خدمة مجموعة المحرك الهيدروليكي لديك.
1. اختيار المواد والخصائص المعدنية
أساس أي أداء عاليعمود المحرك الهيدروليكييكمن في تركيبته المادية. يجب أن يتحمل العمود التحميل الدوري، والضغط الالتوائي، والبيئات المسببة للتآكل مع الحفاظ على ثبات الأبعاد على مدار آلاف ساعات التشغيل. تشمل المواد الشائعة الفولاذ متوسط الكربون مثل AISI 1045 للتطبيقات العامة، وسبائك الفولاذ مثل AISI 4140 أو 42CrMo لمتطلبات القوة الأعلى. بالنسبة للتطبيقات التي تتطلب مقاومة فائقة للتآكل، توفر درجات الفولاذ المقاوم للصدأ مثل 17-4PH توازنًا ممتازًا بين القوة والمتانة.
يجب أن تأخذ عملية اختيار المواد في الاعتبار ظروف التشغيل المحددة للنظام الهيدروليكي الخاص بك. عوامل مثل ضغط التشغيل، وسرعة الدوران، ونطاق درجة الحرارة، والتعرض للسوائل الهيدروليكية، كلها تؤثر على الاختيار الأمثل للمواد. قد يفشل العمود الذي يعمل بشكل جيد في التطبيقات منخفضة السرعة وعزم الدوران العالي قبل الأوان في سيناريو العمل المستمر عالي السرعة. بالإضافة إلى ذلك، تعد استجابة المادة للمعالجة الحرارية وقابلية تصنيعها من الاعتبارات الحاسمة التي تؤثر على كل من الأداء وقابلية التصنيع.
البصيرة الهندسية:ترتبط قوة الخضوع ومقاومة التعب لمادة العمود ارتباطًا مباشرًا بقدرة المحرك على توفير خرج ثابت لعزم الدوران. يضمن اختيار مادة ذات خصائص ميكانيكية مناسبة قدرة العمود على التعامل مع الأحمال القصوى دون التعرض لتشوه البلاستيك أو الفشل المبكر. يعد اختبار المواد المتقدم، بما في ذلك التحقق من التأثير والصلابة، ممارسة قياسية في منشآت التصنيع الرائدة.
2. الدقة الهندسية وتفاوتات الأبعاد
الدقة في الهندسة غير قابلة للتفاوض عندما يتعلق الأمر بعمود المحرك الهيدروليكي. يجب أن يتفاعل العمود بسلاسة مع المحامل والأختام ومكونات التوصيل، مما يتطلب تفاوتات دقيقة في الأبعاد. تشمل المعلمات الهندسية الرئيسية قطر العمود والتركيز والاستدارة والاستقامة. حتى الانحرافات الطفيفة عن التفاوتات المحددة يمكن أن تؤدي إلى الاهتزاز، وتآكل المحامل المبكر، وتسرب الختم، وانخفاض كفاءة النظام بشكل عام.
تتيح عمليات التصنيع الحديثة مثل الخراطة والطحن والشحذ باستخدام الحاسب الآلي إنتاج الأعمدة بدقة تصل إلى مستوى الميكرون. عند تقييم الموردين المحتملين، من الضروري تقييم قدرتهم على الحفاظ على التفاوتات المسموح بها بشكل متسق عبر عمليات الإنتاج. يجب أن تستوعب هندسة العمود أيضًا أي خطوط أو مفاتيح أو خيوط تعتبر جزءًا لا يتجزأ من مسار نقل الطاقة. تتطلب التشكيلات الجانبية، سواء كانت مستطيلة أو متعرجة، اهتمامًا خاصًا لضمان التوزيع المناسب للحمل ونقل عزم الدوران.
الشيكات الأبعاد الحرجة
- تسامح القطر: يتم الاحتفاظ به عادةً حتى ± 0.01 مم لتركيب المحمل
- التركيز: يضمن التوازن الدوراني ويقلل الاهتزاز
- الاستقامة: يمنع التوزيع الملزم وغير المتساوي للحمل
- دقة ملف تعريف الشريحة: ضرورية لنقل عزم الدوران بشكل صحيح
- أبعاد المفتاح: يجب أن تتطابق مع مواصفات أداة التوصيل بدقة
3. مواصفات تشطيب السطح والطلاء
يؤثر التشطيب السطحي لعمود المحرك الهيدروليكي بشكل كبير على أدائه وطول عمره. يعمل السطح الأملس على تقليل الاحتكاك عند واجهات المحامل، ويقلل من تآكل الختم، ويوفر مقاومة أفضل للتآكل وبدء تشققات التعب. يتم تحديد خشونة السطح عادةً من حيث قيم Ra (متوسط الخشونة)، حيث تتطلب المجلات ذات المحمل الحرج غالبًا تشطيبات تبلغ 0.4 ميكرومتر Ra أو أفضل.
بالإضافة إلى متطلبات التشطيب الأساسية، يمكن للطلاءات المتخصصة أن تعزز أداء العمود في البيئات الصعبة. يوفر طلاء النيكل مقاومة ممتازة للتآكل وصلابة، بينما يمكن للطلاءات المتخصصة مثل طبقات النيكل والألومنيوم تحسين مقاومة التآكل وتقليل الاحتكاك. يجب تقييم اختيار الطلاء أو المعالجة السطحية في سياق بيئة التشغيل، بما في ذلك التعرض للرطوبة والمواد الكيميائية والملوثات الكاشطة.
ملاحظة الأداء:يعد إعداد السطح والتشطيب المناسب أمرًا ضروريًا لتحقيق الأداء الأمثل للختم ومنع تسرب السوائل. يعمل سطح العمود جيد التشطيب على إطالة عمر الختم وتقليل فترات الصيانة. توفر الشركات المصنعة التي تتمتع بقدرات متقدمة في الطحن والتشطيب الفائق سلامة سطحية فائقة تترجم مباشرة إلى موثوقية ميدانية.
4. المعالجة الحرارية وملف الصلابة
تعمل عمليات المعالجة الحرارية على تحويل البنية الدقيقة لمادة العمود، مما ينقل الخصائص الميكانيكية اللازمة للتطبيقات الهيدروليكية الصعبة. يجب تصميم ملف صلابة العمود بعناية لتحقيق التوازن بين مقاومة التآكل والمتانة. تؤدي عمليات تصلب الهيكل مثل الكربنة أو النيترة إلى إنشاء طبقة سطحية صلبة ومقاومة للتآكل مع الحفاظ على قلب صلب ومرن يمكنه امتصاص أحمال الصدمات.
قد يكون التصلب خلال الأعمدة مناسبًا للأعمدة الصغيرة أو التطبيقات التي تتطلب صلابة موحدة في جميع أنحاء المقطع العرضي. ومع ذلك، بالنسبة للأعمدة الأكبر حجمًا أو تلك التي تخضع لأحمال التوائية عالية، غالبًا ما يوفر ملف تعريف الصلابة التفاضلية مزيجًا مثاليًا من متانة السطح وصلابة القلب. يجب التحكم في عملية المعالجة الحرارية بعناية لتحقيق قيم الصلابة المحددة دون حدوث تشويه أو ضغوط متبقية يمكن أن تؤثر على دقة الأبعاد.
مواصفات الصلابة النموذجية
- صلابة السطح: 55-62 HRC للتطبيقات المقاومة للتآكل
- الصلابة الأساسية: 25-35 HRC للمتانة ومقاومة الصدمات
- عمق الهيكل: 0.5-2.0 ملم حسب متطلبات التطبيق
- التحكم في التشويه: ضروري للحفاظ على تفاوتات الأبعاد
5. قدرات التخصيص ومرونة التصميم
يمثل كل تطبيق هيدروليكي تحديات فريدة قد تتطلب حل عمود مصمم خصيصًا. تتيح القدرة على تخصيص الهندسة والمواد والمعالجة الحرارية والتشطيب السطحي تحسين العمود ليناسب ظروف تشغيل محددة. سواء كنت بحاجة إلى ملف تعريف خاص أو طول غير قياسي أو مجموعة فريدة من الميزات، فإن العمل مع الشركة المصنعة التي توفر إمكانات التخصيص الشاملة يعد أمرًا ضروريًا.
تمتد مرونة التصميم إلى ما هو أبعد من مجرد تعديل الأبعاد القياسية. تتيح قدرات التصنيع المتقدمة إنتاج أشكال هندسية معقدة، بما في ذلك الأعمدة المتدرجة والأقسام المدببة والميزات المتكاملة التي تقلل من تعقيد التجميع. إن القدرة على إنتاج نماذج أولية بسرعة وتكرار التصميمات يمكن أن تؤدي إلى تسريع دورات تطوير المنتج بشكل كبير والتأكد من أن العمود النهائي يلبي جميع متطلبات الأداء.
ميزة التخصيص:يعالج حل العمود المخصص حقًا المتطلبات المحددة لتطبيقك، بدءًا من الأحمال الشديدة والسرعات العالية وحتى البيئات المسببة للتآكل وقيود المساحة. يعمل هذا النهج المستهدف على زيادة أداء النظام وموثوقيته. بفضل الدعم الهندسي الداخلي وخطوط الإنتاج المرنة، يمكن للمصنعين استيعاب حتى مواصفات التصميم الأكثر تعقيدًا دون المساس بالجودة أو المهل الزمنية.
الأسئلة المتداولة
لأكثر من عقد من الزمان،جوانشولقد كانت شريكًا موثوقًا به في تصميم وتصنيع المكونات الهيدروليكية عالية الدقة، مما يوفر أعمدة تتجاوز باستمرار معايير الصناعة. يتم إنتاج كل عمود باستخدام أحدث المعدات ويخضع لفحص صارم للجودة لضمان الأداء وطول العمر.اتصل بنااليوم لمناقشة متطلباتك المحددة واكتشاف كيف يمكن لخبرتنا الهندسية أن تنقل نظامك الهيدروليكي إلى المستوى التالي.
