تفشل أعمدة المحرك القياسية في الأنظمة الهيدروليكية. تأثير الضغط العالي يسبب التشوه. يؤدي الزيت الهيدروليكي إلى التآكل وتقشير الطلاء الذي يلوث النظام بأكمله. تؤدي دقة الختم الضعيفة إلى حدوث تسربات وفقدان الضغط. تم تصنيع أعمدة المحرك الهيدروليكي في نينغبو، الصين بواسطة شركة Ningbo Guanshuo Precision Hardware Co., Ltd.، وهي مصممة خصيصًا لحل هذه المشكلات تحديدًا --- ولم يتم إعادة استخدامها من أعمدة المحرك للأغراض العامة.
تضع الأنظمة الهيدروليكية متطلبات فريدة على أعمدة المحرك لا تستطيع التصميمات القياسية تلبيتها. إن فهم هذه التحديات هو السبب وراء تفوق أعمدة المحرك لدينا على البدائل العامة في ظروف التشغيل الواقعية.
أربع مشاكل خطيرة تتعلق بأعمدة المحرك القياسية في التطبيقات الهيدروليكية:
1. التأثير وفشل التحميل--- تتسبب صدمات الضغط العالي والأحمال المتناوبة في حدوث تشوه وتكسير التعب والكسر في نهاية المطاف
2. التلوث النفطي--- تختلط جزيئات الصدأ والطلاءات المتقشرة بالزيت الهيدروليكي، مما يؤدي إلى إتلاف المضخات والصمامات والأختام على مستوى النظام
3. الختم والتسرب--- تؤدي دقة السطح غير الكافية إلى تآكل الختم وتسرب الزيت وانخفاض الضغط مما يقلل من كفاءة النظام
4. توافق التجميع--- يؤدي التحكم السيئ في الأبعاد وخيارات الاتصال المحدودة إلى إبطاء عملية التجميع وتقليل موثوقية المعدات

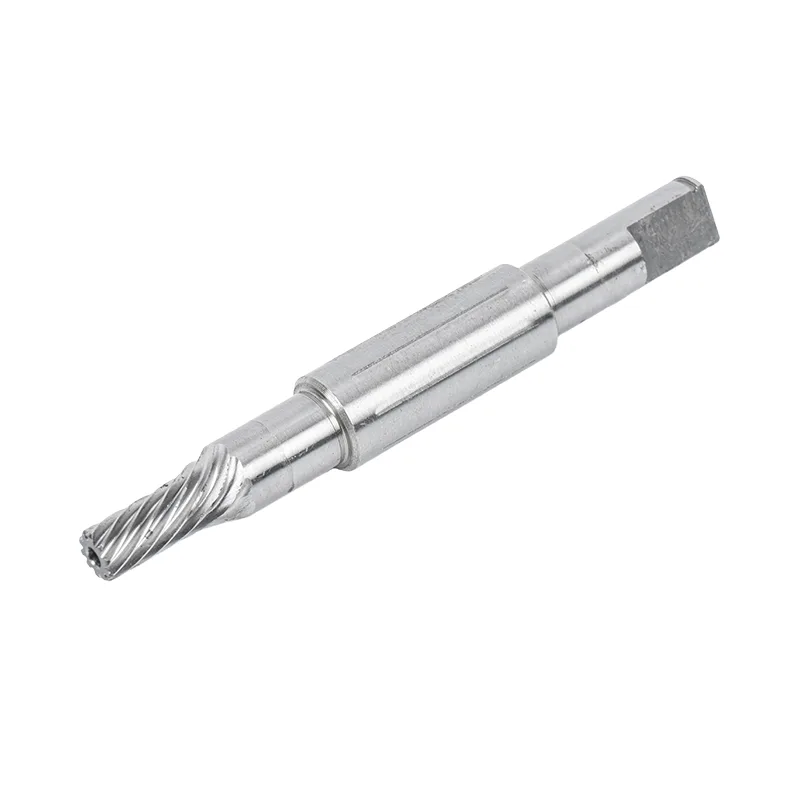

تعالج أعمدة المحرك الهيدروليكية Guanshuo جميع التحديات الأربعة من خلال هندسة المواد المستهدفة، ومعالجة الأسطح، والتصنيع الدقيق --- مما يوفر أعمدة تنتمي حقًا إلى الأنظمة الهيدروليكية.
وضع الفشل الأول للأعمدة الهيدروليكية هو التشوه أو الكسر تحت تأثير الضغط العالي والأحمال المتناوبة. تعمل أعمدة المحرك لدينا على حل هذه المشكلة من خلال بنية مادية مصممة بعناية: سطح صلب مقاوم للتآكل ومدعوم بقلب قوي ممتص للصدمات.
كيف نحقق مقاومة التأثير:
● قاعدة التبريد والتلطيف--- معالجة الأساس تصل إلى صلابة HB 260-300 لتحقيق التوازن في القوة والليونة بشكل عام
● طبقة تصلب السطح--- يؤدي التبريد الإضافي أو الكربنة أو النيترة إلى إنشاء منطقة صلبة عميقة (1.5-3.0 مم) مع صلابة سطح HRC 58-62
● النواة الصعبة--- تمنع المتانة الأساسية ≥ 90 J/cm² الكسر الهش تحت صدمات الضغط العالي المفاجئة
● تصلب تمديد رمح--- التبريد عالي التردد على المقاطع الممتدة يحقق صلابة HRC 45-55 عند نقاط الاتصال
النتيجة:عمود محرك هيدروليكي يتحمل تأثيرات الضغط العالي اللحظية ودورات التحميل المتكررة دون تشويه أو كسر --- مما يؤدي إلى إطالة عمر الخدمة بشكل كبير وتقليل تكرار الاستبدال.
يعد تلوث الزيت الهيدروليكي قاتلًا صامتًا للأنظمة الهيدروليكية. يمكن لجزيئات الصدأ وشظايا الطلاء من عمود واحد فاشل أن تنتشر عبر النظام بأكمله، مما يؤدي إلى إتلاف المضخات، وخدش أسطح الصمامات، وتدمير الأختام. تم تصميم أعمدة المحرك لدينا لحماية نظافة الزيت من المصدر.
ميزات التصميم المضادة للتآكل:
● طلاء صلب على الأسطح الحرجة--- تتلقى أسطح الختم والتزاوج معالجة طلاء صلب يقاوم التآكل ويمنع التقشير
● تلميع المرآة--- تشطيب السطح فائق النعومة (Ra 0.05-0.2 ميكرومتر على أقسام الختم) يقلل من مساحة السطح حتى يترسخ التآكل
● هيكل خاص بالزيت الهيدروليكي--- تم اختيار المواد والطلاء للتوافق مع وسائط الزيت الهيدروليكي
● ارتداء المقاومة--- تمنع صلابة السطح HRC 58-62 التآكل الكاشط الذي قد يؤدي إلى توليد جزيئات
ماذا يعني هذا بالنسبة لك:
● لا توجد علامات صدأ أو شظايا طلاء تلوث الزيت الهيدروليكي لديك
● عمر خدمة أطول للزيت --- تغييرات زيت أقل وتكاليف صيانة أقل
● تقليل تآكل الختم والمكونات نتيجة لتلوث الجسيمات
● تشغيل النظام الهيدروليكي بشكل أكثر نظافة واستقرارًا مع مرور الوقت
تعتمد الأنظمة الهيدروليكية على الختم الموثوق به للحفاظ على الضغط والكفاءة. حتى المخالفات السطحية المجهرية يمكن أن تسبب تآكل الختم وتسرب الزيت وفقدان الضغط التدريجي. يتم تصنيع أعمدة المحرك الهيدروليكي لدينا وفقًا لمعايير الدقة خصيصًا لتطبيقات الختم عالية الضغط.
مواصفات دقة سطح الختم:
| المعلمة | قيمة | لماذا يهم؟ |
|---|---|---|
| التسامح قسم الختم | درجة IT5 | يضمن التوافق التام مع أختام الزيت وحلقات الختم المدمجة |
| خشونة السطح (الختم) | را 0.05 ~ 0.2 ميكرومتر | يمنع تآكل الختم المبكر الناتج عن الأسطح الخشنة |
| الاستدارة والأسطوانة | ≥ 0.003 ملم | اتصال ختم موحد حول محيط كامل |
| التسامح القطر الخارجي | ح7/ح6 | التزاوج الدقيق مع المحامل وتجميعات الختم |
| وضع رمح الكتف | ≥ 0.008 ملم | تحديد موضع محوري دقيق لضغط الختم المناسب |
| معامل الاحتكاك | ≥ 0.12 | يقلل من فقدان الاحتكاك وتوليد الحرارة في واجهات الختم |
فوائد التجميع:
● التعاون السلس مع أختام الزيت الهيدروليكي وحلقات الختم المجمعة
● لا حاجة لإجراء تعديلات متكررة أثناء التجميع --- إنتاج أسرع وأكثر كفاءة
● متوافق مع كل من طرق التوصيل المباشر والتجميع متحدة المركز من نوع الحافة
● يوازن تصميم الشطب C1-C2 بين سلامة التجميع وراحته
المواصفات الفنية الكاملة لأعمدة المحرك الهيدروليكية Guanshuo. يمكن تعديل جميع المعلمات لتتوافق مع متطلبات النظام الهيدروليكي المحددة لديك.
| فئة | المعلمة | القيمة القياسية |
|---|---|---|
| المواد والصلابة | صلابة خفف | هب 260 ~ 300 |
| صلابة السطح | لجنة حقوق الإنسان 58 ~ 62 | |
| المتانة الأساسية | ≥ 90 جول/سم² | |
| رمح تمديد صلابة | لجنة حقوق الإنسان 45 ~ 55 | |
| عمق تصلب | عمق المنطقة المتصلبة | 1.5 ~ 3.0 ملم |
| عملية | التبريد / الكربنة / النيترة | |
| التسامح الأبعاد | التسامح القطر الخارجي | ح7/ح6 |
| التسامح قسم الختم | درجة IT5 | |
| وضع رمح الكتف | ≥ 0.008 ملم | |
| جودة السطح | خشونة السطح (عام) | را 0.4 ~ 0.8 ميكرومتر |
| خشونة السطح (الختم) | را 0.05 ~ 0.2 ميكرومتر | |
| الاستدارة والأسطوانة | ≥ 0.003 ملم | |
| الاحتكاك والتآكل | معامل الاحتكاك | ≥ 0.12 |
| المعالجة السطحية | طلاء صلب + تلميع مرآة | |
| الهندسة | الشطب | C1 ~ C2 |
| القطر / الطول | - |
تستخدم الأنظمة الهيدروليكية طرق اتصال مختلفة عبر أنواع مختلفة من المعدات. تدعم أعمدة المحرك لدينا تكوينات نهاية العمود المتعددة وأساليب التجميع لتتناسب مع الإعداد المحدد لديك.
أنواع اتصال نهاية العمود:
● مفتاح مسطح--- بسيطة وموثوقة وتستخدم على نطاق واسع للمضخات والمحركات الهيدروليكية العامة
● مفتاح الخط--- قدرة عزم دوران أعلى، ومحاذاة أفضل لتطبيقات الأحمال الثقيلة
● سطح مدبب--- توسيط ذاتي، سهولة التجميع/التفكيك لبعض تصميمات المحركات الهيدروليكية
● الميزات المخصصة--- خيوط أو أخاديد أو ميزات أخرى وفقًا لمتطلبات الرسم الخاصة بك
طرق التجميع المدعومة:
● مجموعة التوصيل المباشر --- العمود مقترن مباشرة بالمكون الهيدروليكي
● مجموعة متحدة المركز من نوع الحافة --- يتم تركيبها عبر الحافة للحصول على محاذاة دقيقة
● تكوينات التجميع الأخرى --- مصممة وفقًا لمواصفاتك
المكونات الهيدروليكية المتوافقة:
● المضخات الهيدروليكية
● المحركات الهيدروليكية
● أجهزة التحكم الهيدروليكية
● المخفضات الهيدروليكية
لست متأكدا من نوع الاتصال الذي تحتاجه؟ أرسل لنا مواصفات المعدات الخاصة بك وسنوصي بالتكوين الأمثل.
تخدم أعمدة المحرك لدينا نطاقًا واسعًا من تطبيقات المحرك الهيدروليكي عبر الصناعات التي يكون فيها الأداء الموثوق تحت الضغط العالي أمرًا ضروريًا.
التطبيقات الشائعة:
● وحدات وأنظمة الطاقة الهيدروليكية
● الأنظمة الهيدروليكية لآلات البناء
● المعدات الهيدروليكية الصناعية والمكابس
● المحركات الهيدروليكية لآلة التشكيل بالحقن
● الأنظمة الهيدروليكية للآلات الزراعية
● المعدات الهيدروليكية البحرية
● الأنظمة الهيدروليكية للتعدين والمعادن
ظروف التشغيل النموذجية:
● توقف التشغيل عالي الضغط وركوب الدراجات بشكل متكرر
● تناوب الحمل وظروف الصدمة
● بيئة وسائط الزيت الهيدروليكي
تعتبر الموثوقية أمرًا مهمًا في الأنظمة الهيدروليكية --- يمكن أن يتسبب فشل عمود واحد في حدوث توقف مكلف وتلف النظام. يخضع كل عمود محرك هيدروليكي من Guanshuo لمراقبة الجودة الشاملة في كل مرحلة من مراحل الإنتاج.
مراقبة المواد الواردة:
● التحقق من شهادة المواد الخام
● اختبار تركيب المواد وصلابتها
● دفعات المواد التي يمكن تتبعها
فحوصات الجودة أثناء العملية:
● فحص الأبعاد في كل مرحلة من مراحل الإنتاج
● التحقق من الصلابة بعد كل خطوة من خطوات المعالجة الحرارية
● قياس خشونة السطح على الأسطح الحرجة
● التحقق من صحة العمق
التفتيش النهائي:
● التحقق من الأبعاد الكاملة بما في ذلك أسطح الختم
● قياس الاستدارة والأسطوانية
● فحص جودة السطح وسلامة الطلاء
● التحقق من دقة تحديد موضع كتف العمود
معدات التفتيش:
● نظام الفحص البصري الأوتوماتيكي الكامل
● مقاييس تشطيب السطح (مقاييس التعريف)
● أجهزة اختبار الصلابة
● أدوات قياس الأسطوانية
● أجهزة عرض ثنائية الأبعاد
شهادات الشركة:
● نظام إدارة الجودة ISO 9001:2015
● المؤسسة الوطنية للتكنولوجيا الفائقة (الصين)
● 11 تقنية حاصلة على براءة اختراع في تصنيع العمود
لا ينتهي التزامنا عند شحن عمود المحرك الهيدروليكي. نحن نقدم دعمًا مستمرًا لضمان تشغيل أنظمتك الهيدروليكية بشكل موثوق لفترة طويلة بعد التثبيت.
تغطية الضمان:
● يغطي عيوب التصنيع ومشاكل المواد
● عملية المطالبة بالضمان: اتصل بفريقنا لتزويده بتفاصيل المشكلة ← التقييم الفني ← الاستبدال أو الإصلاح حسب الاقتضاء
الدعم الفني:
● إرشادات التثبيت واستكشاف أخطاء التجميع وإصلاحها
● استشارة حول معالجة المواد والأسطح لظروف هيدروليكية محددة
● تحليل الفشل والتحقيق في السبب الجذري
● دعم التصميم الأمثل لتحسين الأداء
خدمة الاستجابة:
● الرد على الاستفسارات الفنية خلال 24 ساعة عمل
● دعم الطوارئ لقضايا التطبيق الهامة
● التواصل المباشر مع الفريق الهندسي للأسئلة المعقدة
شراكة طويلة الأمد:
● دعم تكرار التصميم مع تطور منتجاتك الهيدروليكية
● التحسين المستمر للجودة بناءً على الملاحظات الميدانية
● اقتراحات تحسين التكلفة لإنتاج الحجم
إجابات سريعة على الأسئلة الشائعة حول أعمدة المحرك الهيدروليكية. لا يمكنك العثور على ما تبحث عنه؟ اتصل بفريقنا مباشرة.
لا، فالعمود يخضع لعمليات متعددة: التبريد والتلطيف، بالإضافة إلى تبريد السطح أو الكربنة أو النيترة. تصل صلابة السطح إلى HRC 58-62 مع نواة صلبة (≥90 J/cm²)، لذلك فهي تتعامل مع صدمات الضغط العالي اللحظية والأحمال المتناوبة. المنطقة الصلبة عميقة بما فيه الكفاية (1.5-3.0 مم) بحيث أنه حتى مع توقف التشغيل عالي الضغط والتشغيل المتكرر، لا يوجد أي تشوه أو كسر.
نعم --- هذه ميزة تصميم أساسية للتطبيقات الهيدروليكية. يتميز العمود بهيكل مضاد للتآكل ومقاوم للتآكل مع طلاء صلب على أسطح الختم والتزاوج. ويمنع هذا صدأ العمود وتقشر الطلاء، وبالتالي لا تدخل أي جزيئات صدأ أو شظايا طلاء إلى الزيت الهيدروليكي. الزيت النظيف يعني تغييرات أقل للزيت، وتآكلًا أقل للمكونات، وتشغيلًا أكثر استقرارًا للنظام.
يتوافق تسامح قسم الختم مع درجة IT5 مع خشونة السطح Ra 0.05-0.2 ميكرومتر. تبلغ الاستدارة والأسطوانة ≥ 0.003 مم، ودقة تحديد موضع كتف العمود ≥ 0.008 مم. يتم التحكم في جميع المعلمات لتلبية معايير الختم عالي الضغط للنظام الهيدروليكي ومعايير التجميع الدقيقة.
إنه يعمل مع معظم المعدات الهيدروليكية السائدة بما في ذلك المضخات الهيدروليكية والمحركات الهيدروليكية والمخفضات الهيدروليكية. يتم دعم كل من الاتصال المباشر والتجميع متحدة المركز من نوع الحافة. يمكن تخصيص نهاية العمود باستخدام مفتاح مسطح أو مفتاح مقسم أو هياكل سطحية مدببة. قم بتوفير مواصفات المعدات المحددة ومتطلبات التجميع وسنقوم بمطابقتها بدقة.
نحن نقدم وصلات المفتاح المسطح والمفتاح المسطح والسطح المدبب كخيارات قياسية. يمكن أيضًا إضافة ميزات مخصصة مثل الخيوط أو الأخاديد أو الملفات الشخصية الخاصة لكل رسوماتك. أخبرنا بالمكون الهيدروليكي الذي تتصل به وسنوصي بأفضل تكوين.
للحصول على عرض أسعار سريع ودقيق، يرجى تقديم: رسومات ثنائية الأبعاد (أو الأبعاد الأساسية)، ونوع المعدات الهيدروليكية وتطبيقها، وضغط العمل وظروف التحميل، ونوع الاتصال المطلوب، والكمية المقدرة.
نحن حاصلون على شهادة ISO 9001:2015 ومؤسسة وطنية للتكنولوجيا الفائقة مع 11 تقنية حاصلة على براءة اختراع. يخضع كل عمود لفحص الجودة متعدد المراحل بما في ذلك فحوصات الأبعاد والتحقق من الصلابة وفحص جودة السطح قبل الشحن.
عينة المهلة:1-3 أيام عمل لعينات المخزون، 7-12 يومًا للعينات المُصنعة حسب الطلب، و12-18 يومًا للعناصر ذات المعالجة الحرارية أو تشطيب السطح الخاص.
مهلة الإنتاج:15-25 يوم عمل للطلبات بالجملة، حسب الكمية والتعقيد. الخدمة السريعة متاحة عند الطلب.
يتعاون مصنعو المعدات الهيدروليكية مع Guanshuo لأننا لا نبيع أعمدة المحرك فقط --- بل نقوم بتصميم حلول لتحديات النظام الهيدروليكي. إليك ما تحصل عليه عندما تعمل معنا:
✓ مصممة خصيصًا للمكونات الهيدروليكية --- أعمدة المحرك القياسية غير مُعاد استخدامها. يأخذ كل قرار تصميم في الاعتبار تأثير الضغط العالي، وتوافق الزيت، ومتطلبات الختم.
✓ الدعم الهندسي من اليوم الأول --- يساعد فريقنا في اختيار المواد وتحسين المعالجة الحرارية وتصميم الاتصال قبل بدء الإنتاج.
✓ جودة متسقة يمكنك الاعتماد عليها --- شهادة ISO 9001 و11 تقنية حاصلة على براءة اختراع وفحص متعدد المراحل على كل عمود نقوم بتصنيعه.
اتصل بفريق العمود الهيدروليكي لدينا:
الهاتف/الواتساب: +86-15990709753
زمن الاستجابة: خلال 24 ساعة عمل
أرسل لنا هذه للحصول على أسرع عرض أسعار:
رسومات ثنائية الأبعاد (أو الأبعاد الأساسية) • نوع المعدات الهيدروليكية • ضغط العمل وظروف الحمل • نوع الاتصال المطلوب • الكمية المقدرة • الجدول الزمني المستهدف
