تكمن التقنية الأساسية لعمود المحرك في هيكله الملتف. تُستخدم وصلات الشرائح بشكل شائع في ناقل الحركة الميكانيكي لنقل عزم الدوران وتمكين الحركة المحورية، كما أن الشريحة الملتوية هي الشكل الأكثر تفوقًا للأسنان بين جميع أنواع الشرائح.
على عكس الخطوط المستطيلة (ذات ملامح الأسنان المستطيلة)، فإن الشريحة الملتوية لها شكل سن منحني غير ملتف - مثل أسنان التروس. يوفر هذا التصميم ميزتين أساسيتين: التوسيط التلقائي ومشاركة الحمل متعدد الأسنان.
من أجل التمركز التلقائي، أثناء تجميع عمود المحرك، يتم توجيه أسطح الأسنان المخددة بشكل طبيعي على طول المنحنى الملتف، مما يسمح للعمود وجزء التزاوج بالمحاذاة الذاتية دون تعديل إضافي، مما يحقق محورية عالية. تعمل هذه الميزة على تقليل صعوبة التجميع بشكل كبير مع ضمان دقة نقل أعلى. من أجل مشاركة الحمل متعدد الأسنان، يضمن التصميم الجانبي للأسنان المخددة الملتفة توزيع الأحمال بالتساوي عبر أسنان متعددة، وتجنب التحميل الزائد المحلي الشائع مع الشرائح المستطيلة حيث يتحمل سن واحد فقط أو عدد قليل من الأسنان الحمل، مما يحسن بشكل كبير سعة التحميل وعمر الخدمة.

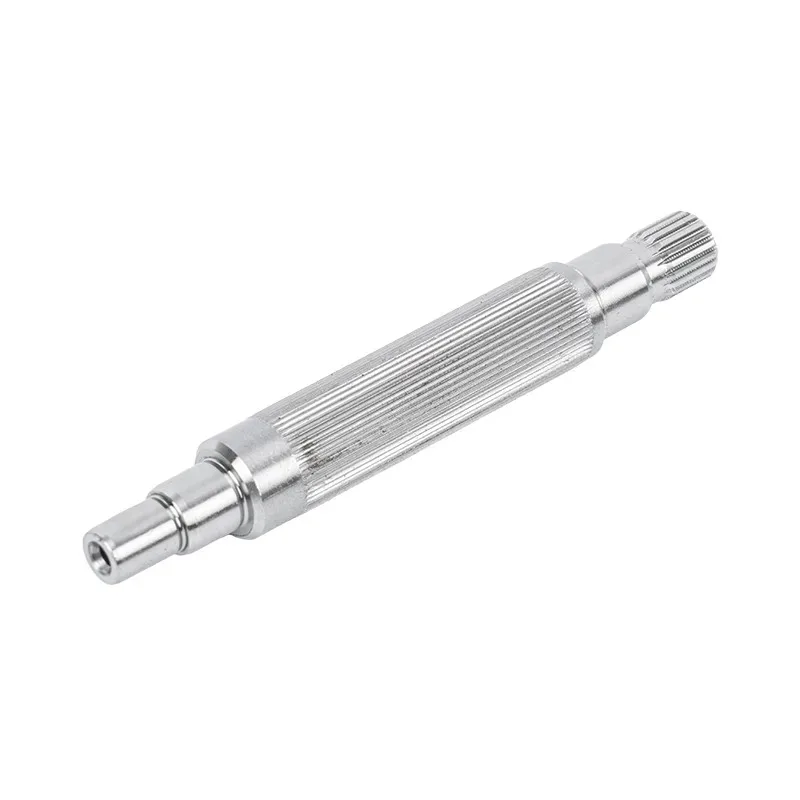

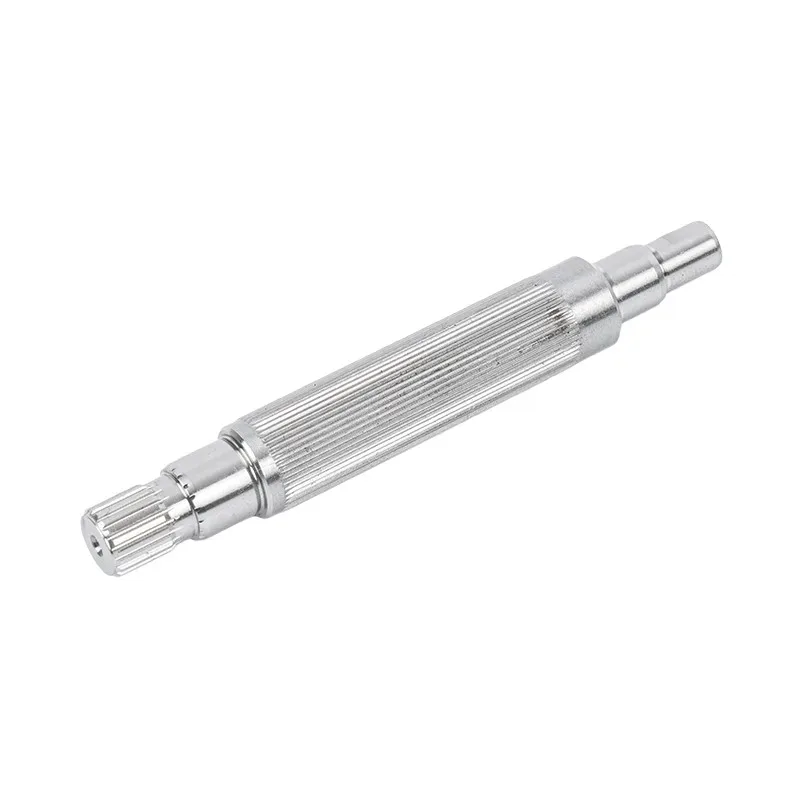

يتميز عمود المحرك الملتف من Guanshuo بشرائح جذر الأسنان الكبيرة (R0.3~R0.8)، مما يقلل بشكل أكبر من تركيز الضغط عند جذر الأسنان، مما يتيح للمنتج أن يكون لديه عمر تعب أطول تحت أحمال الصدمات والضغط المتناوب.
يقدم عمود المحرك Guanshuo المزايا الأساسية التالية، مما يجعله الحل المفضل لتطبيقات النقل عالية السرعة والدقة:
1. توسيط تلقائي، محورية أعلى
يتم تمركز ملف الأسنان الملتف للمنتج تلقائيًا أثناء التجميع، مما يحقق محورية أعلى بين العمود وجزء التزاوج ونقل أكثر سلاسة. بالمقارنة مع الملاءمة الدقيقة المطلوبة للخطوط المستطيلة لتحقيق المحاذاة، فإن ميزة التوسيط التلقائي للخطوط الملتفة تقلل بشكل كبير من صعوبة التجميع مع ضمان دقة نقل أعلى.
2. مشاركة الحمل متعدد الأسنان، سعة تحميل ثقيلة قوية
يقوم المنتج بتوزيع الأحمال بالتساوي عبر أسنان متعددة، مع قدرة تحميل أفضل بكثير من الخطوط المستطيلة. تعمل شرائح جذر الأسنان الأكبر حجمًا (R0.3~R0.8) على تقليل تركيز الضغط، مما يوفر مقاومة أقوى للصدمات، ومقاومة التعب، وقدرة تحميل مضادة غريب الأطوار. إنها تعمل بشكل أكثر ثباتًا في ظل الدوران الأمامي والخلفي المتكرر وظروف تأثير الحمل الثقيل، مع عمر خدمة أطول عمومًا من الشرائح المستطيلة.
3. سرعة عالية، ضوضاء منخفضة، كفاءة نقل عالية
يتميز المنتج بملامح أسنان ناعمة وتأثير شبكي بسيط، مع أداء ممتاز عالي السرعة وكفاءة نقل عالية وتوليد حرارة منخفضة. يتفوق التحكم في الاهتزاز والضوضاء على الخطوط المستطيلة، مما يجعلها مناسبة بشكل خاص لمعدات الدوران المتوسطة والعالية السرعة والحل المفضل للمحركات عالية السرعة والمغازل الدقيقة.
4. دقة معالجة عالية، وقابلية جيدة للتبادل
يحقق عمود المحرك الملتف من Guanshuo خطأ معادلة الشريحة ≥0.015~0.03mm، التماثل ≥0.02mm، وخشونة سطح السن Ra<0.8~1.6μm. تضمن المعالجة عالية الدقة إمكانية التبديل الجيدة، مما يسهل صيانة المعدات وإدارة قطع الغيار.
5. نظام شامل لمراقبة الجودة
لقد حصلت Guanshuo على شهادة نظام إدارة الجودة ISO9001، وتنفيذ مراقبة الجودة الكاملة من المواد الخام إلى المنتجات النهائية. تمتلك الشركة 11 تقنية حاصلة على براءة اختراع تغطي هياكل منع التسرب وهياكل عمود المحرك المجمعة وهياكل دعم المحامل وغيرها من المجالات.
| المعلمة | نطاق المواصفات |
|---|---|
| خطأ في معادلة الخط | .000.015 ~ 0.03 ملم |
| التماثل الخطي | .0.02 ملم |
| خشونة سطح الأسنان | را ≥ 0.8 ~ 1.6 ميكرومتر |
| شريحة جذر الأسنان | R0.3~R0.8 |
بفضل ميزاته الأساسية المتمثلة في التمركز التلقائي، والمحورية العالية، والنقل السلس، ومحمل الحمل متعدد الأسنان، والمقاومة القوية للحمل الثقيل والتأثير، والسرعة العالية والضوضاء المنخفضة، والكفاءة العالية وعمر الخدمة الطويل، يتم استخدام عمود المحرك Involute Spline على نطاق واسع في السيناريوهات الصعبة التالية:
مركبات الطاقة الجديدة: محرك تطبيقات رمح عالية السرعة المحرك. يضمن التمركز الأوتوماتيكي للخط الملتف استقرار ناقل الحركة عند السرعات العالية، في حين أن مشاركة الحمل متعدد الأسنان تلبي متطلبات خرج عزم الدوران العالي.
محركات عالية السرعة ومغازل دقيقة: مكونات النقل الأساسية للمعدات الدوارة المتوسطة والعالية السرعة. إن ملامح الأسنان الناعمة والحد الأدنى من تأثير الشبكات وتوليد الحرارة المنخفضة تجعلها الحل المفضل للمحركات عالية السرعة.
الأتمتة الصناعية: وصلات الروبوت، المحركات المؤازرة، أنظمة النقل الدقيقة. الدقة العالية وقابلية التبادل الجيدة تلبي متطلبات الموثوقية العالية لمعدات التشغيل الآلي.
آلات البناء: تطبيقات عمود النقل في ظل الدوران الأمامي والخلفي المتكرر وظروف تأثير الحمل الثقيل. مقاومة أقوى للصدمات ومقاومة التعب تضمن عمر خدمة أطول.
أدوات الآلة: نقل المغزل لأدوات الآلات CNC ومراكز التصنيع. تضمن المحورية العالية والاهتزاز المنخفض دقة المعالجة.
وقد غطت منتجات Guanshuo مناطق المبيعات بما في ذلك قوانغتشو، وجيانغسو، وفوجيان، وآنهوي، وشاندونغ وغيرها من المناطق، وأقامت علاقات تعاون مع علامات تجارية مثل Goldsmiths، وFrench Decathlon، وOmron، وYasi.
لمساعدة محترفي المشتريات على فهم المزايا التقنية للمنتج بشكل أكثر وضوحًا، يوفر الجدول التالي مقارنة منهجية بين الشرائح الملتفة والشرائح المستطيلة:
| البعد | الخط المطوي (غوانشو) | الخط المستطيل |
|---|---|---|
| طريقة التمركز | توسيط تلقائي، محاذاة موجهة لملف تعريف الأسنان | يتطلب ملاءمة دقيقة، وتعتمد دقة التمركز على الآلة |
| المحورية | عالية (يتم ضمانها عن طريق التوسيط التلقائي) | متوسط (يعتمد على ملاءمة التخليص) |
| توزيع الأحمال | مشاركة حمل موحدة متعددة الأسنان | عدد قليل من الأسنان تتحمل الحمل، وعرضة للحمل الزائد المحلي |
| إجهاد جذر الأسنان | شرائح كبيرة (R0.3~R0.8)، تركيز منخفض للإجهاد | ارتفاع تركيز الإجهاد، وعرضة للشقوق التعب |
| مقاومة التأثير | قوي | ضعيف |
| قدرة تحميل مضادة غريب الأطوار | قوي | ضعيف |
| أداء عالي السرعة | ممتاز (شكل أسنان ناعم، تأثير شبكي بسيط) | متوسط (تأثير شبكي أكبر) |
| الاهتزاز والضوضاء | قليل | أعلى |
| كفاءة الإرسال | عالي | واسطة |
| خدمة الحياة | طويلة (أطول بشكل عام من الخطوط المستطيلة) | أقصر |
| دقة المعالجة | عالي (خطأ المعادلة ≥0.015~0.03 مم) | واسطة |
| قابلية التبادل | جيد | متوسط |
| أفضل سيناريو مناسب | سرعة عالية، ودقة عالية، وحمولة ثقيلة، وعكس متكرر للأمام | سرعة منخفضة، حمل خفيف، ناقل حركة عام |
المقارنة المذكورة أعلاه تظهر بوضوح أن المنتج يتفوق بشكل شامل على الخطوط المستطيلة في دقة المركز، سعة الحمولة، مقاومة الصدمات، الأداء عالي السرعة وعمر الخدمة. بالنسبة لأنظمة النقل التي تسعى إلى تحقيق الكفاءة العالية وعمر الخدمة الطويل وتكاليف الصيانة المنخفضة، فإن الشريحة الملتوية هي الخيار الأفضل.
توفر Guanshuo دعم الخدمة الكاملة للعملية للعمود:
مرحلة العينة: استشارة تخصيص المعلمات الفنية، والتحقق من التصميم التعاوني للرسم ثلاثي الأبعاد، وتوفير عينة مجانية وخطط تحسين التكلفة، مما يضمن مطابقة المنتج مع ظروف معدات العميل ومتطلبات خفض التكلفة.
إنتاج متسلسل: إمكانية تتبع جودة المعالجة باستخدام الحاسب الآلي للعملية الكاملة، وملاحظات مرئية عن تقدم الإنتاج خلال 48 ساعة، وفحص جودة شهادة نظام ISO9001، ودعم إدارة مخزون VMI والاستجابة لأوامر الطوارئ.
ما بعد البيع: فترة ضمان ممتدة لمدة 24 شهرًا، وتشخيص المشكلات العالمية في الموقع خلال 48 ساعة، وتوفير ترقية العمليات وحلول التكرار مجانًا، وإنشاء قاعدة بيانات لتآكل معدات العملاء للإنذار المبكر والصيانة.
الاستجابة السريعة: يمكن الرد على الاستفسارات والاستشارات الخاصة بالمنتج خلال 24 ساعة.
تصنيع المصنع الأصلي، يمكن التحكم في الجودة: Guanshuo هي شركة مصنعة مباشرة لعمود المحرك Involute Spline، مع التحكم الكامل في العملية بدءًا من المواد الخام وحتى المنتجات النهائية.
معدات متقدمة، وقدرة إنتاجية كافية: يعمل فريق يضم أكثر من 50 موظفًا و26 مطحنة أسطوانية CNC و6 آلات ثقب وغيرها من المعدات المتقدمة على ضمان تسليم الطلبات كبيرة الحجم في الوقت المحدد.
الخبرة التقنية العميقة، ودعم براءات الاختراع: 11 تقنية حاصلة على براءة اختراع تغطي الجوانب الفنية الأساسية المتعددة للمنتج والمنتجات ذات الصلة.
الشهادات الكاملة وأنظمة الصوت: يعمل نظام شهادة ISO9001 من خلال عملية البحث والتطوير والإنتاج والمبيعات بأكملها.
خدمات شاملة، خدمة ما بعد البيع خالية من القلق: دعم خدمة دورة الحياة الكاملة من العينات إلى الإنتاج الضخم، من ما قبل البيع إلى ما بعد البيع.
ج: ميزتان أساسيتان: التوسيط التلقائي - يوجه ملف تعريف الأسنان المحاذاة بشكل طبيعي أثناء التجميع، مما يحقق محورية أعلى؛ ومشاركة الحمل متعدد الأسنان - يتم توزيع الأحمال بالتساوي عبر أسنان متعددة، مما يوفر سعة تحميل أقوى ومقاومة أفضل للصدمات وعمر خدمة أطول.
ج: يمكن أن تصل خشونة سطح الأسنان إلى Ra<0.8~1.6μm، وخطأ معادلة الشريحة ≥0.015~0.03mm، والتماثل ≥0.02mm، وشريحة جذر السن R0.3~R0.8.
ج: يتم استخدام اللولبة أو الطحن باستخدام الحاسب الآلي، جنبًا إلى جنب مع المطاحن الأسطوانية CNC ذات الدقة العالية لتشطيب الدائرة الخارجية، مع التحكم في العملية بأكملها تحت نظام ISO9001.
ج: مناسب للسرعات العالية، والدقة العالية، والحمل المتوسط إلى الثقيل، والدوران المتكرر للأمام والخلف، وسيناريوهات نقل حمل الصدمات، بما في ذلك محركات تشغيل مركبات الطاقة الجديدة، والمحركات عالية السرعة، والمغازل الدقيقة، ومعدات الأتمتة الصناعية.
ج: ضمان ممتد لمدة 24 شهرًا، وتشخيص المشكلات العالمية في غضون 48 ساعة، وحلول ترقية العمليات مجانًا، والرد على الاستفسارات في غضون 24 ساعة.
ج: قم بتقديم استفسار عبر الموقع الرسمي أو البريد الإلكتروني. الرد خلال 24 ساعة، والاقتباس يشير بوضوح إلى المعلمات الرئيسية.
ج: تضمن المعالجة عالية الدقة إمكانية التبديل الجيدة، وتسهيل صيانة المعدات وإدارة قطع الغيار، وتقليل تكاليف الصيانة.
