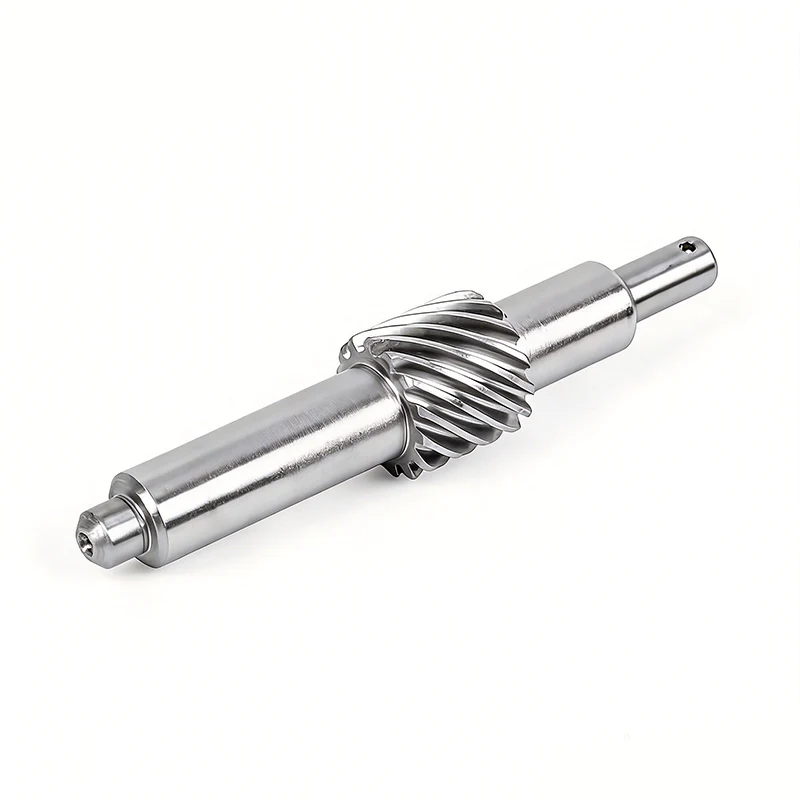

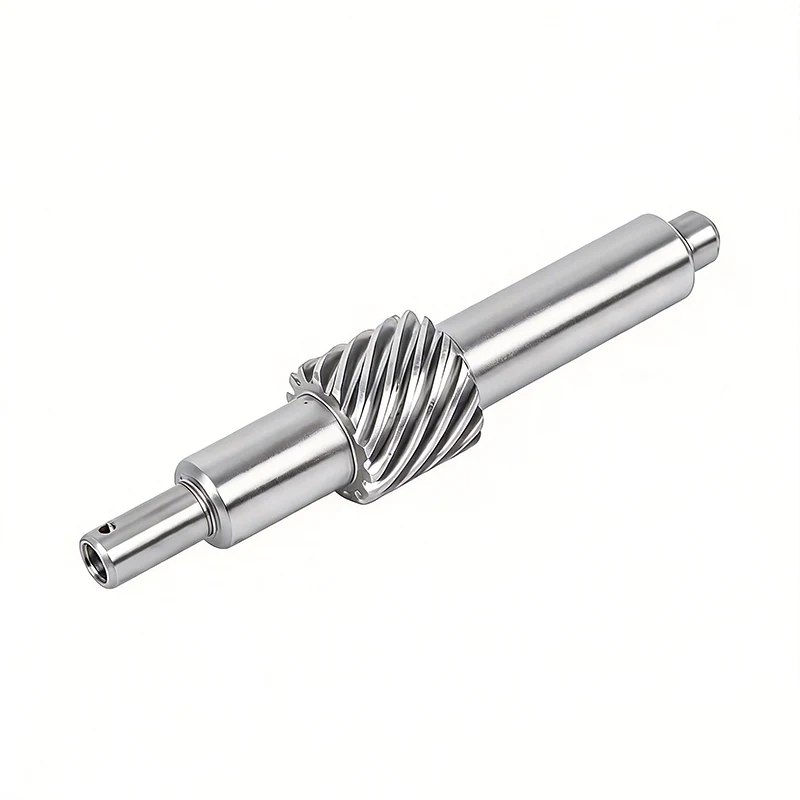

لا تعمل جميع أنظمة الهواء بنفس الطريقة --- فبعضها يجف، وبعضها يحمل رذاذ الماء والزيت، وجميعها تواجه تأثيرات بدء وإيقاف عالية التردد. تم تصنيعه في نينغبو، الصين بواسطة شركة Ningbo Guanshuo Precision Hardware Co., Ltd.، ويتوفر عمود محرك الدفع الهوائي الخاص بنا في تكوينات متعددة من المواد والطلاء لتتناسب مع ظروف العمل المحددة لديك. بدءًا من أنظمة الهواء الجاف القياسية وحتى البيئات المسببة للتآكل المختلطة بالزيت والماء، هناك تكوين مصمم خصيصًا لتطبيقك.
يبدأ اختيار عمود محرك الدفع الهوائي المناسب بفهم ظروف العمل الخاصة بك. تحتوي البيئات الهوائية المختلفة على متطلبات مختلفة جدًا للتآكل والحمل والختم --- ويؤدي استخدام التكوين الخاطئ إلى الفشل المبكر.
| نوع الحالة | صفات | متطلبات رمح المفتاح |
|---|---|---|
| أنظمة الهواء الجاف | هواء مضغوط نظيف وجاف؛ الحد الأدنى من الرطوبة | المقاومة الأساسية للتآكل؛ مقاومة تأثير جيدة. الختم القياسي |
| زيت-ماء مختلط | يحمل الهواء المضغوط رذاذ الزيت والماء؛ خطر التجويف | تعزيز الحماية من التآكل. مقاومة التجويف. الختم الدقيق |
| عالية التآكل | الأنظمة الهوائية الرطبة أو المحملة بالمواد الكيميائية أو الخارجية | مادة قاعدة من الفولاذ المقاوم للصدأ؛ أقصى مقاومة للتآكل |
لست متأكدا من أي نوع؟أرسل إلينا وصفًا لحالة العمل الخاصة بك وسيوصي مهندسونا بالتركيبة المثالية للمواد ومعالجة الأسطح.
نحن نقدم أربعة خيارات المواد القياسية لديناعمود محرك محرك هوائي، كل منها مناسب لمستويات التآكل المختلفة ومتطلبات الحمل.
| مادة | مقاومة التآكل | القوة والتأثير | أفضل ل |
|---|---|---|---|
| 42CrMo سبائك الصلب | الأساسية (مع طلاء) | قوة عالية، وصلابة ممتازة | الأنظمة الجافة أو ذات الرذاذ الخفيف بالزيت؛ الأحمال المتوسطة إلى الثقيلة |
| 20CrMnTi | الأساسية (مع طلاء) | جيد بعد الكربنة والتبريد | المحركات الهوائية ذات الأغراض العامة؛ خيار فعال من حيث التكلفة |
| 304 الفولاذ المقاوم للصدأ | جيد | قوة معتدلة | الأنظمة المختلطة بين الزيت والماء؛ بيئات التآكل المعتدلة |
| 316 الفولاذ المقاوم للصدأ | ممتاز | قوة معتدلة | بيئات عالية التآكل. الأنظمة الهوائية الكيميائية أو الخارجية |
لست متأكدا من المواد التي تختارها؟أرسل إلينا وصفًا لحالة العمل الخاصة بك وسيوصي مهندسونا بالتركيبة المثالية للمواد ومعالجة الأسطح.
يعد التآكل من أهم أسباب الفشل في الأنظمة الهوائية --- غالبًا ما يحمل الهواء المضغوط الزيت والماء والملوثات التي تهاجم أسطح العمود. تم تصميم عمود محرك الدفع الهوائي الخاص بنا مع الحماية المستهدفة من التآكل للتعامل مع الظروف الهوائية الجافة والرطبة والمختلطة.
| ميزة | وصف |
|---|---|
| طلاء خاص مضاد للتآكل | يتم تطبيقه على أعمدة سبائك الصلب لمقاومة التجويف الزيتي والماء في أنظمة الهواء المضغوط |
| خيارات قاعدة من الفولاذ المقاوم للصدأ | الفولاذ المقاوم للصدأ 304 أو 316 لبيئات التآكل العالية |
| مقاومة للزيوت ومواد التشحيم | متوافق مع الزيت الهيدروليكي وزيوت التشحيم الموجودة عادة في الأنظمة الهوائية |
● تدوم الأعمدة لفترة أطول في الظروف الهوائية المختلطة بالزيت والماء
● لا يوجد صدأ أو تدهور سطحي يلوث نظامك الهوائي
● أداء متسق عبر دورات التشغيل الجافة والرطبة
● يلبي متطلبات المشتريات المضادة للتآكل لظروف العمل المختلطة الجافة والرطبة
تُعرف الأنظمة الهوائية بدوراتها السريعة وأحمال الصدمات اللحظية. تتعب أعمدة المحرك القياسية بسرعة في ظل هذه الظروف. تتم معالجة عمود محرك الدفع الهوائي الخاص بنا بالحرارة لتوفير المتانة الأساسية اللازمة للبقاء على قيد الحياة في ملايين دورات التشغيل والتوقف.
● التبريد والتلطيف--- المعالجة الحرارية الأساسية للقوة الهيكلية الشاملة
● الكربنة والتبريد--- يخلق طبقة سطحية صلبة مع الحفاظ على قلب قوي ممتص للصدمات
● صلابة أساسية قوية--- يقاوم أحمال التأثير اللحظية الناتجة عن التشغيل الهوائي
● يعالج التأثير الفوري لتنشيط المحرك الهوائي
● يقاوم التشقق الناتج عن الإجهاد الناتج عن ملايين دورات التشغيل والإيقاف
● يحافظ على الأداء حتى في ظل التشغيل عالي التردد
● يفي بمتطلبات الشراء المضادة للصدمات للمعدات الهوائية
يعد الختم الموثوق به أمرًا ضروريًا في الأنظمة الهوائية لمنع تسرب الهواء والحفاظ على الضغط. يتم تصنيع عمود المحرك الهوائي الخاص بنا وفقًا لمعايير الدقة التي تضمن التوافق السلس مع الأختام الهوائية وأختام الزيت.
| المعلمة | قيمة | فائدة الختم |
|---|---|---|
| التسامح في قسم الختم المناسب | IT5 - IT6 | تناسب دقيق مع حلقات الختم الهوائية |
| خشونة السطح (الختم) | را 0.1 ~ 0.4 ميكرومتر | سطح أملس يمنع تآكل الختم |
| استدارة | ≥ 0.005 ملم | اتصال ختم موحد حول المحيط |
| أسطواني | ≥ 0.008 ملم | ختم ثابت على طول الختم |
| التسامح القطر الخارجي | h7 | توافق دقيق مع المحامل والأختام |
● تناسب سلس مع حلقات الختم الهوائية وأختام الزيت
● يفي بمعايير التجميع لمتطلبات الشراء عالية الختم
● يقلل من وقت التجميع واحتياجات التعديل
● يضمن أداء الختم المتسق عبر دفعات الإنتاج
إن عمود محرك الدفع الهوائي الخاص بنا قابل للتهيئة بالكامل ليتوافق مع ظروف العمل ومتطلبات المعدات المحددة لديك. فيما يلي خيارات التكوين القياسية --- تتوفر أيضًا المواصفات المخصصة.
| فئة | الخيارات القياسية | إرشادات الاختيار |
|---|---|---|
| المواد الأساسية | 42CrMo / 20CrMnTi / 304 سس / 316 سس | سبيكة للتجفيف. 304 للمياه الزيتية؛ 316 للتآكل العالي |
| المعالجة السطحية | طلاء قياسي / طلاء محسن / مصقول (SS) | مطابقة الطلاء لمستوى التآكل؛ يمكن استخدام SS بدون طلاء |
| المعالجة الحرارية | التبريد والتلطيف / الكربنة والتبريد / مجتمعة | الكربنة للسطح الصلب + النواة الصلبة؛ ضروري للتأثير العالي |
| التسامح القطر الخارجي | h7 (قياسي) / h6 / h5 (دقيق) | h7 للعامة؛ أكثر إحكاما للختم العالي |
| قسم الختم المناسب | التسامح IT5‑IT6 / Ra 0.1‑0.4 ميكرومتر | IT5 للختم الحرج؛ IT6 للأختام القياسية |
| الدقة الهندسية | الاستدارة .005.005 / الاسطوانة .008.008 / الجريان .005.005 ‑ 0.015 | دقة أعلى للأنظمة عالية السرعة أو عالية الختم |
| ميزات نهاية رمح | خيط داخلي M5‑M12 / Keyways / Flats / ملفات تعريف مخصصة | حدد بناءً على اتصال جهازك |
| خشونة السطح | Ra 0.4‑0.8 ميكرومتر (عام) / Ra 0.1‑0.4 ميكرومتر (الختم) | أكثر سلاسة لإغلاق الأسطح؛ المعيار للمناطق غير الحرجة |
لست متأكدا من التكوين الذي تختاره؟يمكن لمهندسي التطبيقات لدينا أن يوصيوا بالإعداد الأمثل بناءً على ظروف العمل ومتطلبات الأداء لديك.
يعمل عمود محرك الدفع الهوائي لدينا عبر مجموعة واسعة من التطبيقات الهوائية --- لكل منها متطلبات مختلفة للتآكل والتحميل والختم. فيما يلي السيناريوهات الأكثر شيوعًا والتكوين الموصى به لكل منها.
سيناريو:هواء مضغوط نظيف وجاف في بيئات المصانع الخاضعة للرقابة. الحد الأدنى من الرطوبة، لا توجد عناصر تآكل كبيرة.
التحديات الرئيسية:تأثير البدء والتوقف عالي التردد؛ عمر خدمة طويل كفاءة التكلفة.
التكوين الموصى به:سبائك فولاذية 42CrMo أو 20CrMnTi، Q&T + كربنة، طلاء قياسي، ختم IT5‑IT6.
المعدات النموذجية:مشغلات التشغيل الآلي للمصانع، والمحركات الهوائية القياسية، وأسطوانات خط التجميع.
سيناريو:يحمل الهواء المضغوط رذاذ الزيت وبخار الماء --- وهو أمر شائع في العديد من الأنظمة الهوائية الصناعية ذات التشحيم وتجفيف الهواء غير الكامل.
التحديات الرئيسية:تآكل التجويف الزيتي المائي؛ خطر تقشير الطلاء. توافق الختم مع الهواء المحمل بالزيت.
التكوين الموصى به:الفولاذ المقاوم للصدأ 304 (أو 42CrMo مع طلاء مُحسّن)، طبقة خاصة مضادة للتآكل، ختم دقيق IT5‑IT6، استدارة ≥0.005 مم.
المعدات النموذجية:المحركات الهوائية ذات التشحيم بالزيت، والأدوات الهوائية الصناعية، وأنظمة الهواء المضغوط في الورش.
سيناريو:المعدات الهوائية الخارجية، أو أنظمة الصناعة الكيميائية، أو البيئات الساحلية الرطبة --- يعد التآكل مصدر القلق الرئيسي.
التحديات الرئيسية:الرطوبة العالية والتعرض للمواد الكيميائية. الصدأ وتدهور السطح. موثوقية طويلة الأمد في الظروف القاسية.
التكوين الموصى به:الفولاذ المقاوم للصدأ 316 للحصول على أقصى قدر من المقاومة، ولمسة نهائية مصقولة، وختم أرضي دقيق، وشهادات المواد.
المعدات النموذجية:المحركات الخارجية، الأنظمة الهوائية للمعالجة الكيميائية، المعدات البحرية.
سيناريو:مناولات تعمل بالهواء المضغوط، وأنظمة الالتقاط والمكان عالية السرعة، ومعدات التشغيل الآلي --- يدور العمود مئات أو آلاف المرات يوميًا.
التحديات الرئيسية:التعب من التأثير المتكرر. ارتداء في نقاط الاتصال. أداء ثابت على مدى ملايين الدورات.
التكوين الموصى به:سبائك فولاذية 42CrMo لتحقيق توازن القوة والمتانة، Q&T + الكربنة، صلابة أساسية هندسية، سطح صلب مقاوم للتآكل.
المعدات النموذجية:مناولات تعمل بالهواء المضغوط، وأذرع التقاط ووضع عالية السرعة، وأنظمة تجميع آلية.
لست متأكدا من السيناريو الذي يناسب طلبك؟اتصل بمهندسي تطبيقات الهواء لدينا --- سنساعدك على تحديد التكوين الأمثل بناءً على ظروف العمل المحددة لديك.
يخضع كل عمود محرك هوائي من Guanshuo لمراقبة صارمة للجودة لضمان أداء موثوق به في نظامك الهوائي.
● التحقق من شهادة المواد (سبائك الفولاذ والفولاذ المقاوم للصدأ)
● اختبار التركيب الكيميائي
● فحص الصلابة والبنية المجهرية
● فحص الأبعاد في كل مرحلة من مراحل الإنتاج
● التحقق من الصلابة بعد المعالجة الحرارية
● قياس خشونة السطح
● اختبار سماكة الطلاء والالتصاق (الأعمدة المطلية)
● التحقق من الأبعاد الكاملة بما في ذلك أسطح الختم
● قياس الاستدارة والأسطوانية
● فحص جودة السطح وسلامة الطلاء
● قياس الخيط (الخيوط الداخلية لنهاية العمود)
● نظام الفحص البصري الأوتوماتيكي الكامل
● أجهزة قياس تشطيب السطح
● أجهزة اختبار الصلابة
● أدوات قياس الأسطوانية
● مقاييس الخيط
● نظام إدارة الجودة ISO 9001:2015
● المؤسسة الوطنية للتكنولوجيا الفائقة
● 11 تكنولوجيا حاصلة على براءة اختراع
ج: يعتمد ذلك على ظروف عملك. بالنسبة لأنظمة الهواء الجاف، يعمل 42CrMo أو 20CrMnTi مع طلاء مضاد للتآكل بشكل جيد. بالنسبة للظروف المختلطة بالزيت والماء، يعد الفولاذ المقاوم للصدأ 304 خيارًا جيدًا. بالنسبة للبيئات عالية التآكل أو الكيميائية، استخدم الفولاذ المقاوم للصدأ 316. أرسل لنا تفاصيل حالتك وسنوصيك بالمجموعة المثالية من المواد والطلاء.
ج: نعم. تأتي أعمدة سبائك الفولاذ مزودة بطبقة خاصة مضادة للتآكل تقاوم التجويف المائي الزيتي في الهواء المضغوط والتآكل الخفيف الناتج عن الزيت الهيدروليكي أو زيت التشحيم. وفي الظروف الأكثر قسوة، توفر خيارات الفولاذ المقاوم للصدأ (304 أو 316) مقاومة أفضل للتآكل.
ج: يصل تسامح قسم ملاءمة الختم إلى درجة IT5‑IT6 مع خشونة السطح Ra 0.1‑0.4 ميكرومتر. الاستدارة .005.005 مم والأسطوانة .008.008 مم. تضمن هذه المواصفات توافقًا سلسًا مع حلقات الغلق الهوائية وموانع التسرب الزيتية، بما يتوافق مع معايير التجميع عالية الغلق.
ج: تتراوح الخيوط الداخلية لنهاية العمود القياسية من M5 إلى M12. يمكننا أيضًا إضافة ميزات مخصصة مثل المفاتيح أو الشقق أو الملفات الشخصية الخاصة وفقًا لمتطلبات الرسم الخاصة بك. أخبرنا بما تحتاج إلى الاتصال به وسنقوم بتصميم نهاية العمود وفقًا لذلك.
ج: نعم، يتم توفير شهادات المواد مع كل دفعة --- وهذا مهم بشكل خاص لأعمدة الفولاذ المقاوم للصدأ حيث يؤثر تركيب المواد بشكل مباشر على أداء التآكل. تتوفر أيضًا تقارير فحص الأبعاد وتقارير اختبار الصلابة وتقارير سماكة الطلاء عند الطلب.
ج: بالتأكيد. ما عليك سوى وصف ظروف العمل الخاصة بك --- جودة الهواء، ومحتوى الرطوبة/الزيت، وتكرار التدوير، ونوع الحمل --- وسيوصي مهندسونا بالتكوين الأمثل للمواد والمعالجة السطحية لتطبيقك الهوائي المحدد.
تكوين النظام الهوائي ليس مقاسًا واحدًا يناسب الجميع. تعتمد خيارات المواد والطلاء والتسامح الصحيحة بشكل كامل على ظروف العمل الخاصة بك. يساعدك مهندسو التطبيقات لدينا على إنجاز الأمر بشكل صحيح من المرة الأولى --- لا داعي لدفع مبالغ زائدة مقابل ميزات غير ضرورية، ولا داعي للتقليل من المواصفات والمخاطرة بالفشل المبكر.
يمكن لمهندسينا مساعدتك في:
● اختيار المواد بناءً على متطلبات التآكل والحمل
● توصيات المعالجة السطحية والطلاء
● مواصفات دقة التسامح والختم
● تصميم ميزة نهاية العمود للمعدات المحددة الخاصة بك
● تحسين التكلفة دون المساس بالأداء
تواصل مع فريق هندسة التطبيقات لدينا:
● الهاتف/الواتساب: +86‑15990709753
● زمن الاستجابة: خلال 24 ساعة عمل للاستفسارات الفنية
لتسريع الاستشارة الخاصة بك، استعد:
● وصف حالة العمل (نوعية الهواء، الرطوبة، درجة الحرارة)
● تردد التحميل وركوب الدراجات
● أبعاد العمود المطلوبة
● نوع الاتصال مطلوب
● الكمية السنوية المقدرة
نينغبو Guanshuo الدقة الأجهزة المحدودة
طريق تشينغتشينغ 268‑1، منطقة جياوتشوان الفرعية، منطقة تشنهاي، نينغبو، تشجيانغ، الصين
تأسست عام 2016 • حاصلة على شهادة ISO 9001 • مؤسسة وطنية للتكنولوجيا الفائقة • 11 براءة اختراع
