يمكن للعمود أن يجعل المخرطة تبدو مستقيمة وتتحرك أثناء المعالجة الحرارية. والسؤال المفيد ليس ما إذا كانت هذه الحركة طبيعية. يتعلق الأمر بما إذا كان مسار الإنتاج يترك ما يكفي من التحكم ومخزون الطحن وأدلة الفحص لإعادة العمود إلى الرسم.
يقوم استقامة العمود بتصحيح الانحناء الذي يبقى بعد التشغيل الآلي أو الذي يظهر أثناء المعالجة الحرارية. بالنسبة لعمود المحرك الدقيق، فإنه عادة ما ينتمي بعد التصلب وقبل الطحن النهائي. يقوم المصنع أولاً بقياس العمود وفقًا لمسندات محددة، ثم يطبق تصحيحًا خاضعًا للرقابة عند الحاجة، ثم يقوم بالقياس مرة أخرى. ثم يقوم الطحن النهائي بجلب المجلات إلى حجمها وإنهائها. يجب أن يوضح الرسم المفيد الطول أو المسند أو الاستقامة أو التسامح مع الجريان الذي يمكن التحكم فيه، ومرحلة الإنتاج التي ينطبق عليها المتطلب.
تعد التسوية إحدى تلك العمليات التي نادرًا ما يراها المشترون في عرض الأسعار. وهذا لا يجعلها اختيارية. إذا أدت المعالجة الحرارية أو الهندسة النحيلة أو الميزات غير المستوية إلى تحريك العمود، فلا يزال يتعين على شخص ما أن يقرر متى سيتم تصحيحه وكيفية إثبات النتيجة.
من وجهة نظر المصنع، فإن التقويم ليس خطوة إنقاذ لجزء سيء. إنه تحكم مخطط بين العمليات التي تغير المعدن بشكل طبيعي. غوانشومسار تصنيع العمود الدقيقيضع المعالجة الحرارية قبل الاستقامة والطحن الدقيق. يحمي هذا الترتيب الأبعاد النهائية بدلاً من مطالبة عملية سابقة بالحفاظ على الدقة خلال كل تغيير لاحق.
لماذا تتحرك مهاوي بعد المعالجة الحرارية
بالقطع يزيل المواد. المعالجة الحرارية تغير حالة المادة المتبقية. كلاهما يمكن أن يحرر أو يعيد توزيع الضغط الداخلي، لذا فإن العمود الذي كان مستقيمًا أثناء الدوران القاسي قد لا يكون مستقيمًا بعد التصلب. كلما كان الجزء أطول وأكثر رشاقة، كان من الأسهل رؤية التأثير، ولكن يمكن للأعمدة المتدرجة القصيرة أن تتحرك أيضًا.
الهندسة مهمة أيضا. العمود الذي يحتوي على أكتاف أو مجاري مفاتيح أو شرائح أو فتحات أو أقسام ذات سماكات مختلفة لا يسخن ولا يبرد مثل الأسطوانة العادية. تعتبر هذه الميزات ضرورية للتجميع، ولكنها تجعل تخطيط العملية أقل تسامحًا. ولذلك فإننا لا نتعامل مع الاستقامة كعملية ضغط معزولة. نقوم بربطه ببدل المخزون واختيار المسند وكمية المواد التي لا تزال متاحة للطحن.
إذا كان الرسم يتطلب نفاذًا نهائيًا محكمًا، فإن أسوأ خطة هي إنهاء كل مجلة قبل المعالجة الحرارية ونأمل أن يظل العمود في مكانه. نحن نفضل ترك الدقة النهائية للعمليات التي تتبع التصلب. إنه يعطي العملية مكانًا لتذهب إليه عندما يتحرك المعدن.
حيث يناسب الاستقامة الإنتاج
يعتمد المسار الكامل على تصميم المادة والعمود، لكن التسلسل أدناه يوضح وظيفة كل مرحلة. إنه يتبع العملية المستخدمة بالفعل في Guanshuoسير عمل تجهيز رمح.
| مرحلة الإنتاج | ماذا يحدث للعمود | لماذا يهم الاستقامة |
|---|---|---|
| فحص المواد الواردة | يتم فحص درجة المواد وحالة الشريط قبل القطع. | تبدأ العملية السليمة بمادة تتوافق مع خطة الرسم والمعالجة الحرارية. |
| تحول وطحن باستخدام الحاسب الآلي | تكون الأقطار والخطوات والخيوط وميزات القيادة خشنة أو نصف تشطيب. | تحتفظ المجلات المهمة بمخزون كافٍ لطحنه لاحقًا. |
| المعالجة الحرارية | يتلقى العمود عملية التصلب المحددة. | قد يتحرك الجزء مع تغير الضغط أثناء التسخين والتبريد. |
| استقامة | يتم قياس العمود وتصحيحه عند الضرورة وقياسه مرة أخرى. | تعمل العملية على تقليل الانحناء قبل إزالة المادة النهائية من المجلات. |
| طحن دقيق | الطحن الأسطواني أو غير المركزي يجلب الأقطار التي يتم التحكم فيها إلى الحجم النهائي والتشطيب. | يعمل الطحن على تحسين الشكل الهندسي النهائي وإزالة البدل المخطط له. |
| التفتيش النهائي | يتم تسجيل الأبعاد والاستقامة أو الجريان والتشطيب وخصائص الرسم الأخرى. | يتم التحقق من النتيجة في نفس نظام المسند الذي يتطلبه الرسم. |
يعد هذا الأمر أكثر فائدة من الوعد الغامض بأنه سيتم "فحص" العمود. يخبر المشتري متى تم إنشاء الشكل الهندسي ومتى تم التحقق منه. ويكشف أيضًا عن فجوة عامة في عروض الأسعار: قد يقوم موردان بتسعير نفس الرسم، ولكن قد يتضمن أحدهما تصحيح ما بعد المعالجة الحرارية والفحص النهائي المسجل بينما يفترض الآخر طريقًا أبسط.
حدد ما يعنيه المستقيم قبل بدء الإنتاج
تبدو كلمة "مستقيم" واضحة حتى يقوم المفتش بقياسها. يمكن أن يكون للعمود خط مركزي مستقيم ولكن نفاذ المجلة ضعيف. يمكن أن تكون المجلة مستديرة من تلقاء نفسها وتظل خارج المحور الذي أنشأته المقاعد الحاملة. قد يحتاج القطر العادي الطويل إلى فحص استقامة مباشر، في حين أن المحرك المُجمَّع قد يهتم أكثر بكيفية تدوير المجلات معًا.
| متطلبات | ما يصفه | سؤال الرسم يجب الإجابة عليه |
|---|---|---|
| استقامة | إلى أي مدى ينحرف عنصر الخط أو محور العمود عن الحالة المستقيمة. | ما هو السطح أو المحور الذي يتم التحكم فيه، وعلى أي طول؟ |
| نفد | مقدار تغير السطح أثناء دوران العمود حول محور مرجعي محدد. | ما هي المجلات أو المراكز التي تحدد محور الدوران؟ |
| أسطواني | - شكل سطح أسطواني واحد دون استخدام مسند منفصل. | ما هي المجلة التي تحتاج إلى التحكم في النموذج؟ |
| القطر والملاءمة | الحجم النهائي للمجلة وكيفية تزاوجها مع المحمل أو الختم أو المحور. | ما التسامح ينطبق بعد الطحن؟ |
ترتبط عناصر التحكم هذه، ولكنها غير قابلة للتبديل. هذا هو المكان الذي يتعين علينا فيه أحيانًا إبطاء المشروع قبل أن نتمكن من تسريعه. إذا كان الرسم يقول "الاستقامة 0.01" دون تحديد المدى المتحكم فيه أو حالة القياس، فإننا نقوم أولاً بتحويل تلك الملاحظة إلى تعليمات فحص. وبخلاف ذلك، يمكن للمشتري والمصنع إنتاج أرقام مختلفة من نفس العمود.
يتم قياس حلقة استقامة المصنع وتصحيحها وقياسها مرة أخرى
تبدأ حلقة الاستقامة المعقولة بالقياس، وليس بالقوة. يحتاج المشغل إلى تحديد موقع الانحناء وفهم المحور المرجعي ومعرفة مقدار التصحيح الذي يمكن أن تقبله العملية التالية. إن تطبيق التصحيح بدون تلك المعلومات يمكن أن يؤدي إلى نقل الخطأ بدلاً من تقليله.
1. إنشاء المرجع
يتم دعم العمود أو تحديد موقعه بطريقة تتوافق مع منطق مسند الرسم. في عمود المحرك المتدرج، قد تكون مجلتي المحامل أكثر أهمية من القسم المركزي غير المستخدم. وفي تصميم آخر، قد تقوم الثقوب المركزية بإنشاء محور المعالجة. يجب أن يتبع إعداد الفحص المتطلبات الوظيفية.
2. رسم خريطة للانحناء
يتم تدوير العمود أو مسحه ضوئيًا لتحديد أعلى انحراف وموضعه على طول الطول. لا يمكن لقراءة واحدة في مكان واحد أن تصف عمودًا بعدة خطوات. يقوم المشغل بفحص المدى الذي يتم التحكم فيه وينتبه إلى التحولات بالقرب من الأكتاف والأخاديد والأقسام المعالجة بالحرارة.
3. تطبيق التصحيح الخاضع للرقابة
يستهدف التصحيح الانحناء المقاس. يعتمد مقدار القوة ومكان تطبيقها على حالة المادة والقطر والطول والهندسة. هذا هو السبب في أن وصفة التمليس العالمية ليست مفيدة. يعمل المشغل من الجزء الفعلي بدلاً من رقم ثابت منسوخ من عمود آخر.
4. أعد الفحص قبل الطحن
يعود العمود إلى نفس منطق القياس بعد التصحيح. إذا كان جاهزًا للطحن، فيجب أن يكون هناك مخزون كافٍ في المجلات لتنظيف الأسطح والوصول إلى الحجم النهائي. تعتبر التسوية والطحن عمليتين منفصلتين، لكنهما تشتركان في نفس ميزانية المخصصات.
لا تحكم على الاستقامة من خلال الشكل الذي يبدو عليه الجزء على المقعد. احكم عليها من خلال قراءة متكررة مرتبطة بالرسم، ثم قم بتأكيد النتيجة النهائية بعد الطحن.
ما يمكن أن يصححه الطحن وما لا يمكن تصحيحه
الطحن النهائي يؤدي وظيفتين مهمتين. إنه يصل بأقطار التشغيل إلى حجمها النهائي، ويحسن الشكل الهندسي وتشطيب السطح الذي خلفته المراحل السابقة. تستخدم شركة Guanshuo كلا من الطحن الأسطواني CNC والطحن غير المركزي. الطريقة الصحيحة تعتمد على الجزء.
يناسب الطحن الأسطواني الأعمدة المتدرجة والمنخفضة لأنه يمكن الانتهاء من المجلات بالنسبة لمحور محدد. يعتبر الطحن غير المركزي فعالاً للأقطار العادية الطويلة التي لا تتطلب مراكز. تحدد صفحة الطحن الدقيقة الخاصة بـ Guanshuo دقة الأبعاد من IT5 إلى IT6، وخشونة السطح حتى Ra 0.4 ميكرومتر، والاستقامة في حدود 0.01 ممأعمدة محرك ناعمة ذات دقة عالية.
لا يزال الطحن يحتاج إلى حالة بداية واقعية. إذا كانت المادة الفارغة الصلبة مثنية بشدة، فإن إزالة المادة من الجانب العالي حتى تظهر بشكل مستقيم يمكن أن يترك كمية قليلة جدًا من المخزون في منطقة أخرى أو يأخذ المجلة بحجم أقل. نحن نفضل تصحيح خط الوسط أولاً واستخدام الطحن للعمل الدقيق الذي من المفترض أن يقوم به.
قد يؤدي حذف فحص الاستقامة المتوسط إلى جعل التوجيه يبدو أقصر. ويمكنه أيضًا إرسال مادة فارغة مقواة إلى عملية طحن باهظة الثمن. إن الفحص السريع قبل الطحن يحمي قيمة أكبر من نفس الفحص الذي يتم إجراؤه فقط بعد اكتمال جميع أعمال التشطيب.
ما هي هندسة العمود التي تحتاج إلى مزيد من الاهتمام
لا يوجد قطر أو طول واحد يصبح عنده التقويم ضروريًا فجأة. نحن ننظر إلى الهندسة والعملية بأكملها. يتصرف العمود الأملس الطويل بشكل مختلف عن العمود القصير ذو الكتف الثقيل. يؤدي المفتاح أو الخط إلى تغيير القسم. ثقب متقاطع يزيل المواد من منطقة واحدة. يمكن أن يؤدي التصلب الموضعي إلى خلق نمط إجهاد مختلف عن العلاج خلال القسم بأكمله.
تستحق الشروط التالية مراجعة صريحة للاستقامة أثناء عرض الأسعار وتخطيط المقالة الأولى:
- مهاوي طويلة بقطر صغير بالنسبة لطولها؛
- مهاوي متدرجة مع تغييرات كبيرة في القسم؛
- أعمدة ذات مجاري مفاتيح، أو شرائح، أو فتحات مسطحة، أو فتحات متقاطعة؛
- الأجزاء ذات الجريان الضيق بين مجلتين محملتين؛
- مهاوي تصلب قبل الطحن النهائي؛
- أعمدة محرك عالية السرعة حيث يؤثر خطأ صغير في المحور على الدوران.
هذه القائمة ليست قاعدة رفض تلقائية. يخبرنا أين يجب أن ننفق الاهتمام الهندسي. تقوم شركة Guanshuo بتصنيع أعمدة محرك سلسة، ومتدرجة، ومجرى مفاتيح، ومحددة، ومجوفة، وخاصة، لذلك يجب أن يتبع تخطيط العملية الرسم الفردي بدلاً من مسار قياسي واحد لكل شكل.
كيفية فحص النتيجة
يجب أن يجيب الفحص النهائي على سؤال ضيق: هل يتوافق العمود مع الرسم بالحالة التي سيحصل عليها العميل؟ يحتاج التقرير إلى رقم القطعة ومراجعة الرسم، والخصائص الخاضعة للرقابة، والمتطلبات الاسمية، والنتيجة الفعلية، ومعدات القياس، ومرحلة الفحص.

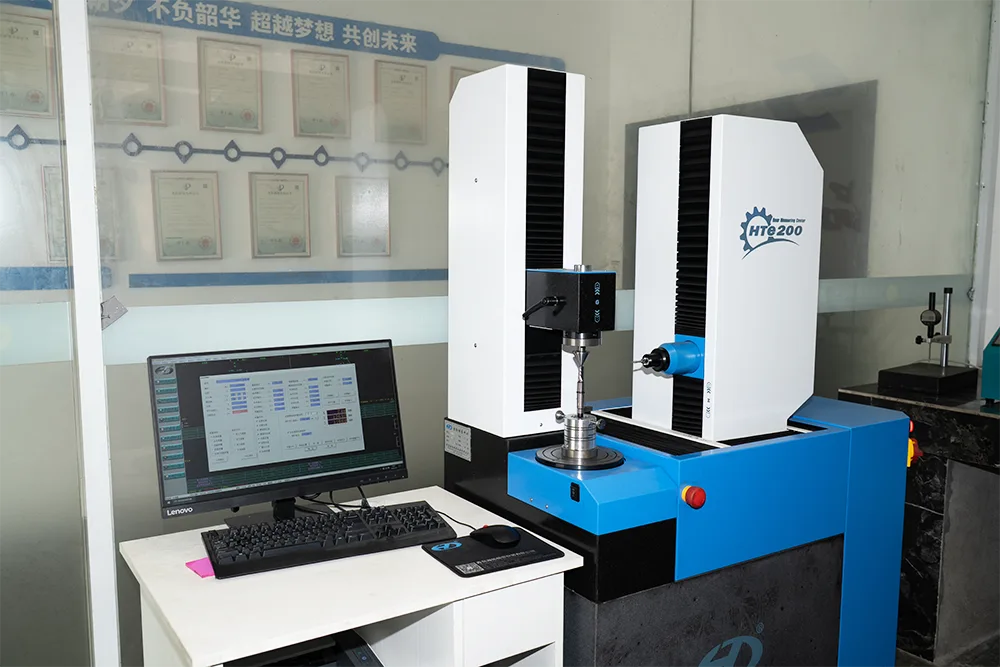

تشتمل معدات الفحص الخاصة بشركة Guanshuo على أجهزة اختبار الصلابة، وأجهزة عرض ثنائية الأبعاد، وأجهزة قياس خشونة السطح، ومراكز قياس التروس، وأجهزة قياس الأسطوانية. يقوم المصنع أيضًا بتشغيل معدات الفحص البصري الأوتوماتيكية بالكامل. هذه الأدوات تؤدي وظائف مختلفة. لا يمكن لمقياس الخشونة أن يثبت الجريان، ولا يمكن أن تثبت نتيجة القطر أن مجلتين تشتركان في المحور.
بالنسبة للعمود الجديد، نفضل الاتفاق على منطق القياس قبل كتابة المقالة الأولى. وهذا يعني أن المسند والمدى المتحكم فيه ومرحلة الفحص وقاعدة أخذ العينات واضحة بالفعل. إذا كان المشتري يحتاج إلى قراءات بعد المعالجة الحرارية وكذلك بعد الطحن، فإن هذا الطلب ينتمي إلى طلب عرض الأسعار. لا ينبغي أن تظهر بعد اكتمال الدفعة.
ما يجب وضعه على الرسم وطلب عرض الأسعار
لا يمكن للمورد أن يقتبس طريق استقامة وفحص موثوق به من تسامح معزول. أرسل الرسم الكامل واشرح كيفية عمل العمود في التجميع. تتيح المعلومات التالية للمصنع ربط المتطلبات الوظيفية بالإنتاج.
- رقم الجزء ومراجعة الرسم والكمية السنوية أو الدفعية؛
- درجة المواد والمعالجة الحرارية المطلوبة؛
- متطلبات الصلابة النهائية حيثما ينطبق ذلك؛
- المجلات الخاضعة للرقابة، ومرجع الإسناد، ومدى القياس؛
- الاستقامة، والجريان، والأسطوانية، وتفاوتات القطر حيث ينطبق كل منها؛
- خشونة السطح على المحامل أو الختم أو الأسطح المنزلقة؛
- ميزات مثل الأكتاف، والمفاتيح، والخطوط، والخيوط، والثقوب المتقاطعة؛
- مرحلة التفتيش وخطة أخذ العينات وشكل التقرير المطلوب؛
- سرعة التجميع أو الوظيفة عندما تغير الأسطح الأكثر أهمية.
تفضيلنا بسيط: أظهر لنا المحور الوظيفي بدلاً من إرسال مجموعة من الأبعاد فقط. بمجرد أن نعرف أي الأسطح تحدد موقع الدوار أو المحمل أو الختم أو المحور، يمكننا اختيار طريق يحمي تلك العلاقات من خلال المعالجة الحرارية والتقويم والطحن والفحص.
للحصول على عرض أوسع لتسلسل الإنتاج، استخدمدليل التصنيع لكل محطة. إذا كانت المهمة المباشرة عبارة عن عمود دقيق عادي، فإنصفحة طحن عمود المحرك السلسيعطي المواصفات والمعدات النهائية ذات الصلة.
الأسئلة المتداولة
متى يجب تقويم عمود المحرك؟
يجب فحص عمود المحرك للتأكد من استقامته بعد أي عملية يمكن أن تحرك المعدن، وخاصة المعالجة الحرارية. إذا كان التصحيح مطلوبًا، فيجب أن يحدث ذلك عادةً قبل الطحن النهائي بحيث يظل لدى المجلات مخزون كافٍ للوصول إلى حجمها النهائي وشكلها الهندسي.
هل استقامة العمود هي نفس الجريان؟
لا، الاستقامة تتحكم في عنصر خط أو محور، بينما يقيس الجريان تغير السطح أثناء دوران العمود حول محور مرجع محدد. قد يحتاج الرسم إلى أحدهما أو كليهما، اعتمادًا على كيفية تحديد موقع المحامل أو الختم أو الدوار أو المحور على العمود.
هل يمكن للطحن تصويب عمود منحني؟
يمكن أن يؤدي الطحن إلى تحسين الشكل الهندسي النهائي وإزالة الكمية المخططة من المواد، ولكن لا ينبغي استخدامه لإخفاء الانحناء الزائد في الفراغ المتصلب. إذا كان لا بد من إزالة الكثير من المواد من جانب واحد، فقد تفقد المجلة المخزون أو تنتهي بحجم أقل. يجب أن يؤدي الاستقامة أولاً إلى جعل العمود في حالة يمكن التحكم في عملية الطحن النهائية فيها.
ما هي الاستقامة التي يمكن أن يحققها Guanshuo على عمود المحرك الأملس الأرضي؟
تحدد Guanshuo الاستقامة في حدود 0.01 مم لأعمدة المحرك الناعمة ذات الأرضية الدقيقة. تحدد صفحة المنتج نفسها دقة الأبعاد من IT5 إلى IT6 وخشونة السطح حتى Ra 0.4 ميكرومتر. يجب مراجعة متطلبات هندسة العمود الأخرى مقابل رسمها.
ما هي المعلومات التي يجب أن أرسلها للحصول على عرض أسعار لتقويم العمود؟
أرسل الرسم الكامل مع المواد، والمعالجة الحرارية، ومسندات الإسناد، والطول المتحكم فيه، والاستقامة أو تحمل الجريان، وأحجام المجلات النهائية، وتشطيب السطح ومتطلبات الفحص. قم بتضمين وظيفة العمود وكمية الإنتاج حتى يتمكن المصنع من التخطيط للاستقامة والطحن وإعداد التقارير كطريق واحد.
